一、应用引言

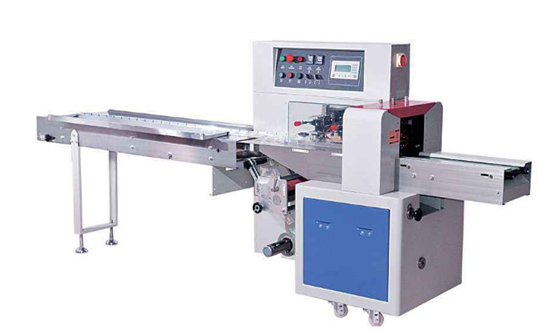

枕式包装机是包装行业中应用比较广泛的一种包装机械,常用于食品,日用品,医药品的包装。

目前国内大多枕式包装机分两种：一种为单片机做主控，搭配变频器和机械凸轮来完成包装动作，这种设备功能单一，机械复杂，维护比较麻烦，速度较低，因技术门槛低，容易造成单拼价格来销售的市场局面；另一种为单片机或PLC做主控，带三个伺服走电子凸轮同步的方式，这种方式功能多样，机械简单，维护方便，速度较快。

微秒驱控一体包装系统，无需外加PLC或单片机，只需三个伺服驱动器即可完成整个完整系统的控制。

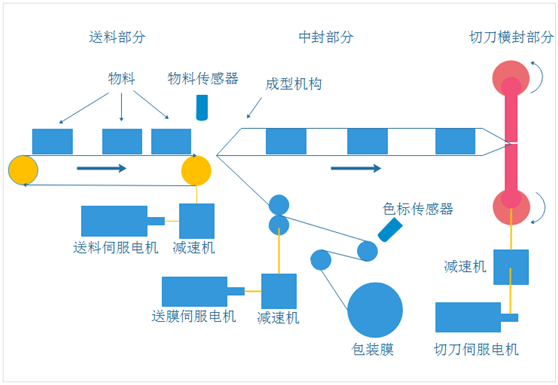

二、设备结构图：

三、工艺：

送膜轴将塑料薄膜通过成型机构形成包裹状，送料轴将物料送入到送膜的包裹中间，经过中封后形成筒状，在经过切刀横封切断后形成包装产品的过程。

四、配置：

轴0:切刀轴:MSD300-S25A-060配VMSSM080075AA510电机

轴1:送膜轴:GSD300-S25P配VMSSM080075AP510电机

轴2:送料轴:GSD300-S15P配VMSSM060040AP510电机

轴0:切刀轴,根据不同模式下的所设置的长度自动跟随送膜轴做同步封切动作

轴1:送膜轴,将塑料薄膜按设定速度进行输送

轴2:送料轴,根据送膜轴的位置与送料传感器检测有无物料,决定送料轴的动作

五、功能优势：

●三大模式:  定长模式、追标模式、不定长模式

●七大功能：手动功能、自动功能、防空包功能、防切功能、配方功能、计数功能，凸轮自动生成功能

          定长模式：

              送料前的物料之间不管有没有挨着都可自动处理；

              切刀轴直径越小，切刀轴刀数越大，可切的最短袋长越短，每分钟的包数越多；

              自动根据设定的包装袋长、物料长度计算，切出来所需要的袋长；

              自动计算，保证物料在袋长中间；

              调好一款物料后，之后不在需要调整切口位置，只需写入所需的袋长和料长即可切出合适的产品。

          追标模式：

              送料前的物料之间不管有没有挨着都可自动处理；

              切刀轴直径越小，切刀轴刀数越大，可切的最短袋长越短，每分钟的包数越多；

              自动根据设定的色标间距、物料长度计算，让切口切到色标某个固定的位置；

              自动计算，保证物料在袋长中间。

          不定长模式：

              送料前的物料之间需要保证有间距方可识别；

              自动根据设定的最短物料、物料间距和投入的物料长度计算，保证切出正确的袋长；

              调好一款物料后，之后不在需要调整切口位置，只需写入最短的料长和物料间距即可切出合适的产品。

          手动功能：

              三个伺服的点动速度可设，正反转可点动，切刀可单独回原点

          自动功能：

              根据设定的模式和参数，自动计算三个伺服的动作和距离

          防空包功能：

              启用防空包功能后，能自动检测物料的有无，从而决定送膜的运动，有效的防止切出空袋子来

          防切功能：

              当物料位置不对，导致切刀切到材料后，应立即停机，并将切刀退到安全位置，避免切刀在封切位置时间过久，导致材料高

              温烧糊

          配方功能：

              灵活而又方便的切换不同的配方，让客户不在为各种各样的产品而烦恼

          计数功能：

              可统计封切的个数，随时掌握生产的效率

          凸轮自动生成：

              根据不同的模式，不同的袋长、料长等参数，自动生成正确的凸轮曲线

          触摸屏监控界面:

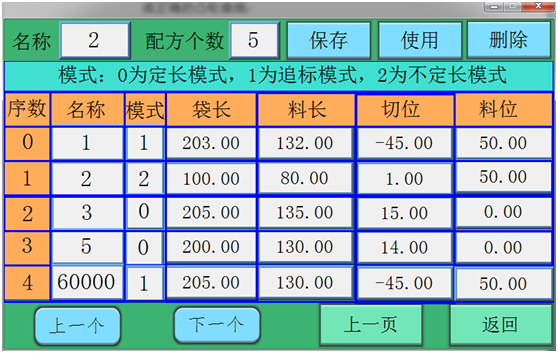

          触摸屏配方界面:

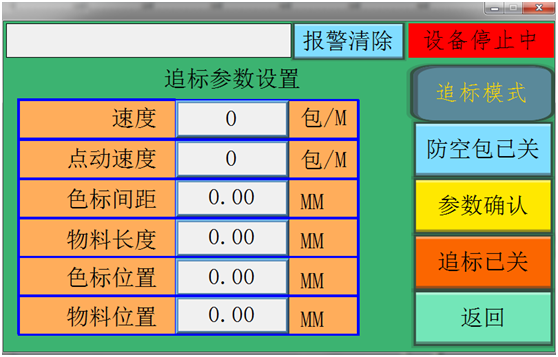

          触摸屏追标界面:

六、结语:

微秒包装机系统根据包装工艺进行了大量的算法处理，比其他设备系统参数更少，操作更简便，使用更容易，稳定性更好。
