300系列
300系列是驱控一体的智能伺服系统,包含ISD、MSD、GSD三个子系列,提供内置PLC/电子凸轮等强大功能,通讯接口丰富
单/三相220V输入,电机功率范围50W-4.5KW
三相380V输入,电机功率范围1KW-21KW

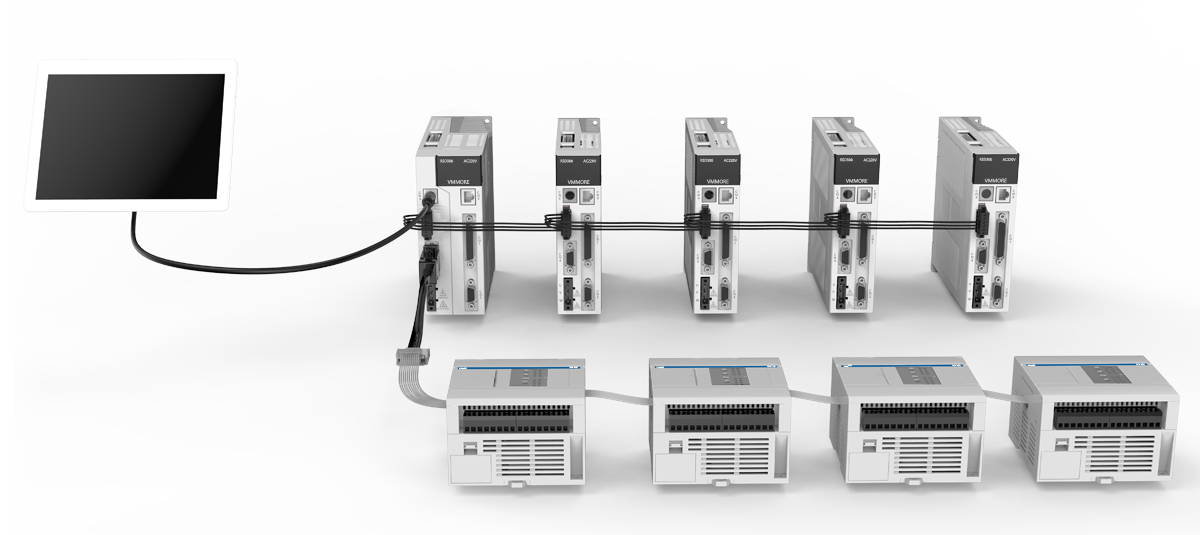

支持DBUS主/从站协议,DBUS组网(最大16台),消灭位置指令脉冲线,不再受脉冲干扰的困扰
驱动器IO可映射为主站PLC的输入输出点
主站PLC直接与HMI通讯
可扩展PLC扩展模块

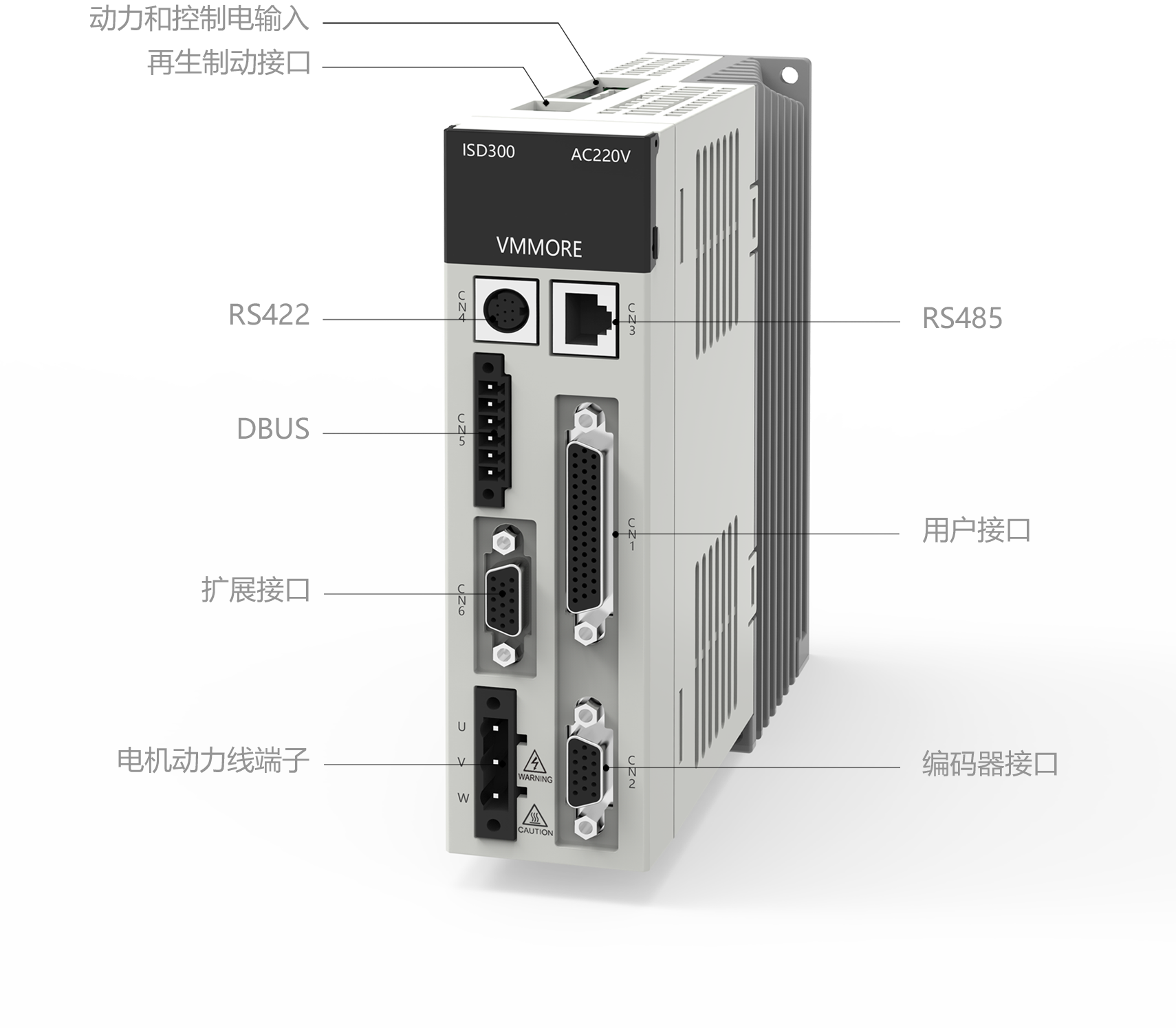

CN1:用户接口
◢ DI
◢ DO
◢ 高/低速脉冲输入
◢ 模拟量输入(可选)
◢ 编码器分频脉冲输出
CN2:编码器接口
◢ 2500线省线/非省线编码器
◢ 17位单/多圈编码器
◢ 23位单/多圈编码器
CN3:RS485
◢ MODBUS主/从站协议
◢ 自由口协议
CN4:RS422
◢ 编程口协议(PC后台软件/HMI通讯)
CN5:DBUS
◢ DBUS主/从站协议

300系列·技术规格

TECHNICAL SPECIFICATIONS

基本参数

外形尺寸(mm)

输入电源单/三相220V10A/15A(220V)45x173x170

三相380V25A/35A/50A(220V)65x173x180
功率范围50W-4.5KW100A(220V)82x212x202

1KW-21KW(380V)25A/35A/50A(380V)82x212x202
编码器

2500线省线/2500线非省线

75A/100A/150A(380V)

200x339x210.7


17位单圈/17位多圈/23位多圈

200A(380V)

270x405x232.8

输入点12点,24V

输出点
8点,24V

模拟量输入可选,2路,16Bit,±10V

脉冲输入2路,位置指令,差分400KHz/开路集电极200KHz


2路,位置指令,差分4MHz


3路,全闭环,差分4MHz

通讯
RS422(编程口)


RS485(MODBUS主/从站)


DBUS主/从站


IBUS

脉冲输出差分ABZ

控制模式位置/速度/转矩
