CN1：用户接口
◢ DI
◢ DO
◢ 高/低速脉冲输入
◢ 模拟量输入(可选)
◢ 编码器分频脉冲输出
CN2：编码器接口
◢ AB相增量编码器：最大6MHz
◢ 尼康编码器：20位、22位及24位
◢ 多摩川编码器：17位、23位
◢ Hiperface编码器(需搭配适配器)
CN3：RS485
◢ MODBUS主/从站协议
◢ 自由口协议
CN4：RS422
◢ 编程口协议(PC后台软件/HMI通讯)
CN5：DBUS
◢ DBUS主/从站协议

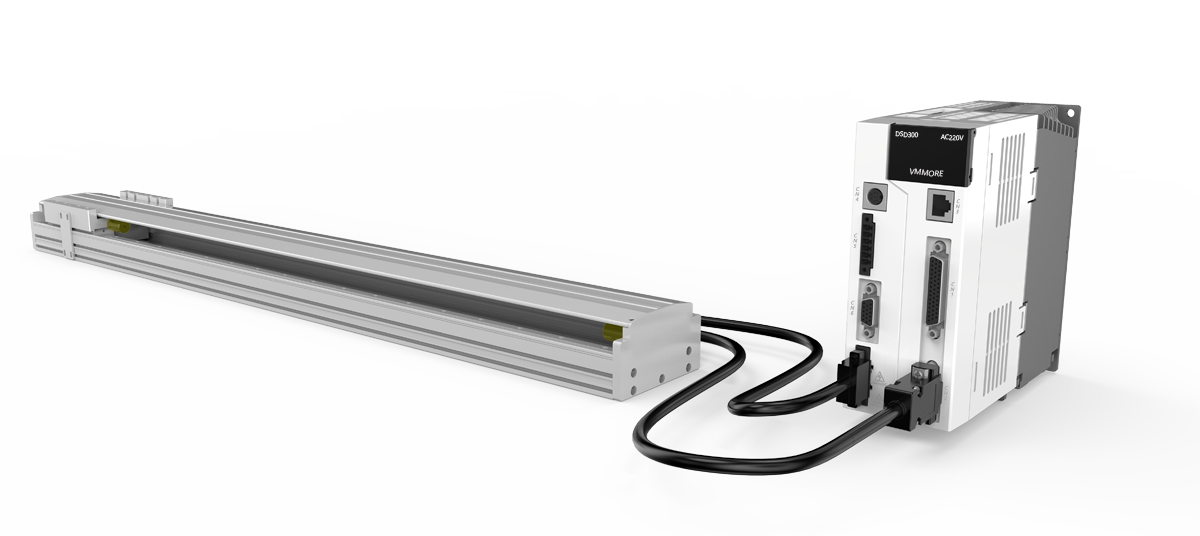

直线直驱电机专用驱动器·技术规格
TECHNICAL SPECIFICATIONS
基本参数 | 外形尺寸(mm) | ||
输入电源 | 单/三相220V | 10A/15A | 45x173x170 |
功率范围 | 50W-4.5KW(220V) | 25A/35A/50A | 65x173x180 |
编码器 | 2500线省线 | 100A | 82x212x202 |
2500线非省线 | |||
17位单圈 | |||
17位多圈 | |||
23位多圈 | |||
输入点 | 12点，24V | ||
输出点 | 8点，24V | ||
模拟量输入 | 可选，2路，16Bit，±10V | ||
脉冲输入 | 2路，位置指令，差分400KHz/开路集电极200KHz | ||
2路，位置指令，差分4MHz | |||
3路，全闭环，差分4MHz | |||
通讯 | RS422(编程口) | ||
RS485(MODBUS主/从站) | |||
DBUS主/从站 | |||
IBUS | |||
脉冲输出 | 差分ABZ | ||
控制模式 | 位置/速度/转矩 | ||
