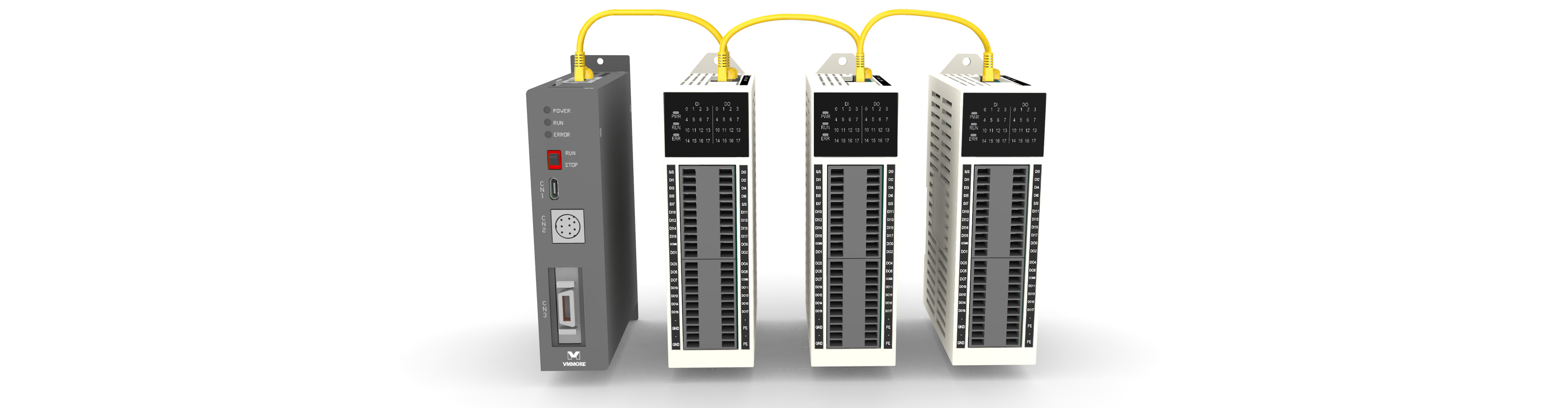

EtherCAT远程IO模块
提供标准的EtherCAT总线平台的I/O扩展能力
可选32DI/16DI+16DO/32DO三种主配置
可选2路模拟量输入/2路模拟量输出/2路脉冲输入/2路脉冲输出四种额外配置

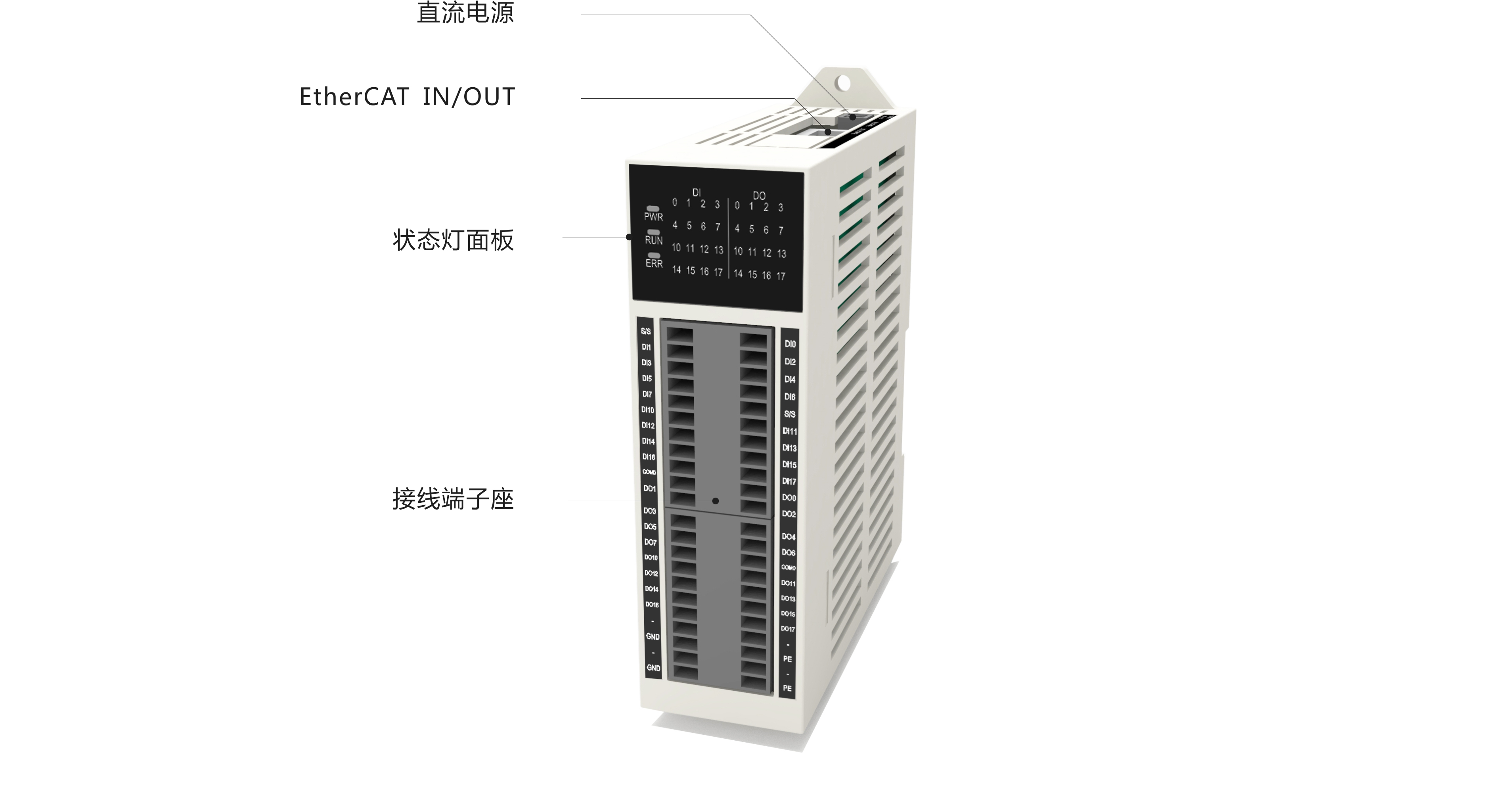

直流电源:P3.81可插拔端子2位
◢ 24V供电
EtherCAT IN/OUT:RJ45,2位
◢ EtherCAT总线通讯
状态灯面板:LED
◢ 电源指示灯
◢ 运行指示灯
◢ 报警指示灯
◢ I/O状态灯
接线端子座:P3.5,共44位
◢ I/O接线

EtherCAT远程IO模块·技术规格

TECHNICAL SPECIFICATIONS

基本参数

外形尺寸(mm)

I/O总点数

32点

主机

105.5x37x134.5(mm)

电源规格

DC24V±10%

安装孔位

M4*2,间距127.2mm

或35mmDIN导轨

DI规格

DC24V±10%,输入阻抗5.6Kohm,导通电流>4mA,关断电流<1.5mA



DI方式

漏型/源型,用户可通过S/S   进行选择



DO规格

DC24V±10%,输出电流:单路最大0.4A,每8路最大1.6A



DO方式

晶体管输出带光耦隔离



软件特性

上位机平台-Codesys3.5 sp11/编程模型-支持IEC61131-3



通讯功能

EtherCAT-EtherCAT从站
