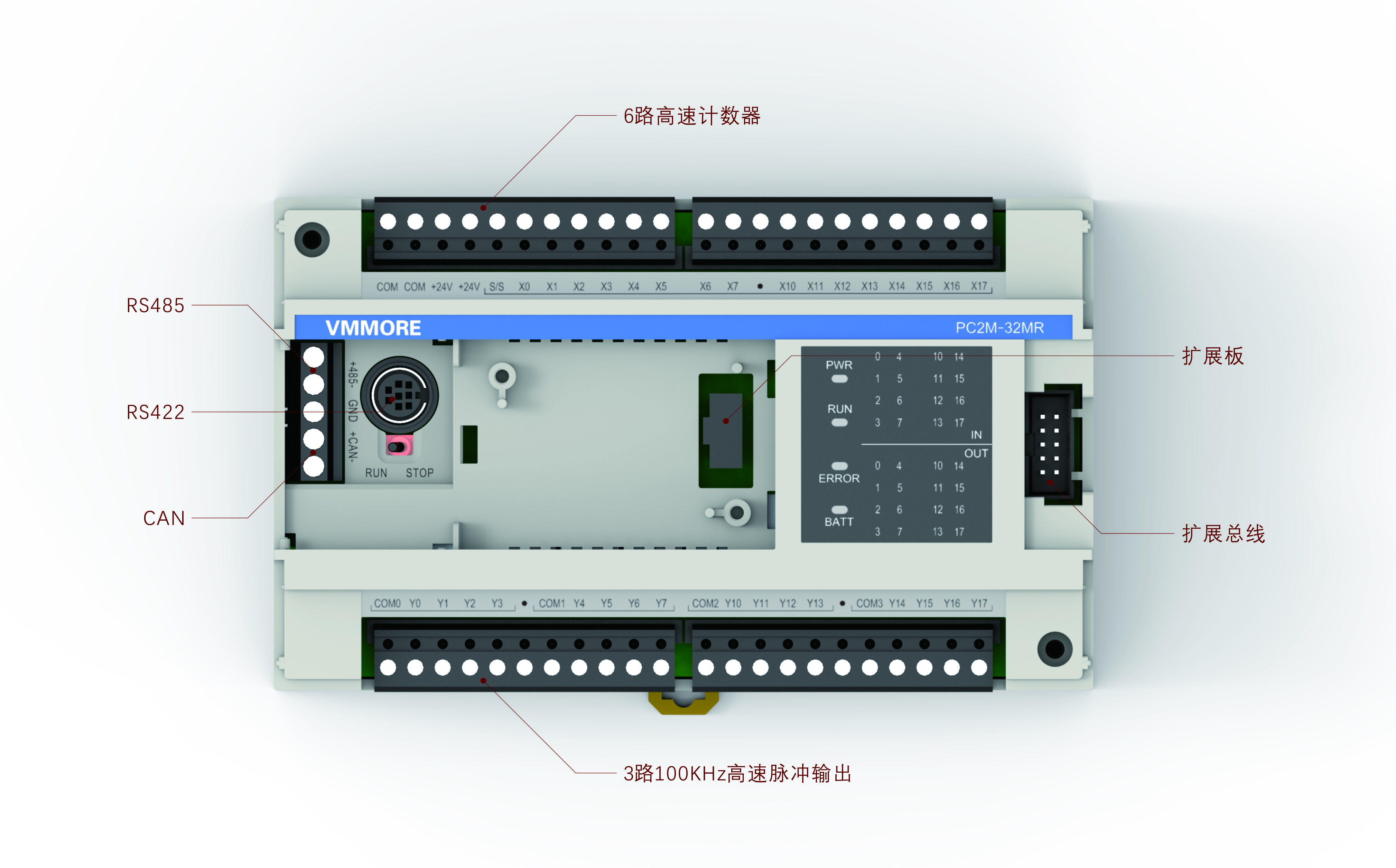

脉冲输出：3路独立100KHz
高速计数：6路
◢ 单相50KHz4路/10KH在2路/双相20KH在1路/10KHz1路
扩展总线：扩展PCM系列扩展模块
RS485：
◢ MODBUS主/从站协议
◢ 自由口协议
◢ 编程口协议
RS422：
◢ 编程口协议(PC后台软件/HMI通讯)
◢ MODBUS从站协议

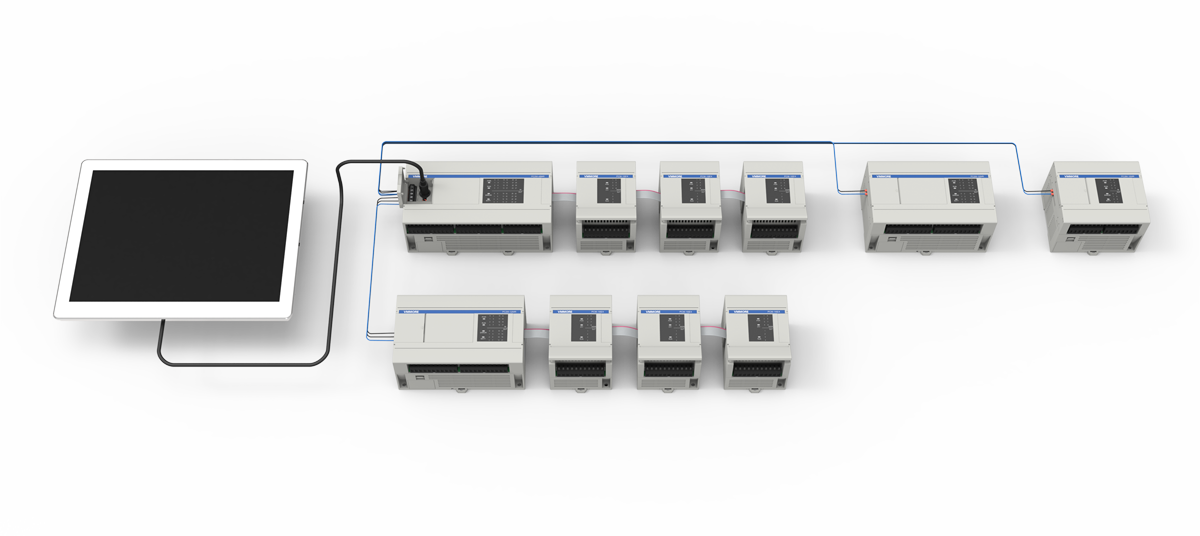

CAN：最高32台PLC互联，最高波特率1Mbps
PCM系列小型PLC·技术规格
TECHNICAL SPECIFICATIONS
| 基本参数 | 典型尺寸 | ||
| 输入电源 | AC 100-240V | PC1M-14M | 105x90x71 |
| 点数 | PCM1M-14点、24点、30点、40点、60点 | PC1M-24M | 150x90x71 |
| PCM2M-16点、32点、48点、64点 | PC1M-30M | 150x90x71 | |
| PCM2MU-16点、32点、48点、64点 | PC1M-40M | 180x90x71 | |
| 最大程序步数 | PC1M系列-8K步 | PC1M-60M | 228x90x71 |
| PC2M系列-16K步 | PC2M-16M | 105x90x71 | |
| PC2MU系列-16K步 | PC2M-32M | 150x90x71 | |
| 软元件空间 | PC1M系列-8KD元件 | PC2M-48M | 180x90x71 |
| PC2M系列-8KD元件 | PC2MU-16M | 228x90x71 | |
| PC2MU系列-8KD元件、8KR元件 | PC2MU-16M | 105x90x71 | |
| 最大扩展模块数量 | PC1M系列-4个 | PC2MU-32M | 150x90x71 |
| PC2M系列-8个 | PC2MU-48M | 180x90x71 | |
| PC2MU系列-16个 | PC2MU-64M | 228x90x71 | |
| 通讯 | RS422(编程口) | ||
| RS485(MODBUS主/从站) | |||
| CANBUS(PC2M/PC2MU) | |||
| 输入方式 | 源型/漏型，DC24V±10% | ||
| 输出方式 | 晶体管/继电器 | ||
| 高速计数 | 单相50KHz 4路、10KHz 2路 | ||
| 双相20KHz 1路、10KHz 1路 | |||
| 脉冲输出 | 3路独立，100KHz | ||
| 基本参数 | |
| 最大允许电压 | 61 V |
| 支持电池 | 61 V |
| 最大允许电流（持续） | 61 V |
| 最大允许电流峰值（ < 3秒） | 61 V |
| 最高支持电机转速 | 130 g |
| 油门频率范围 | 30 Hz~500 Hz |
