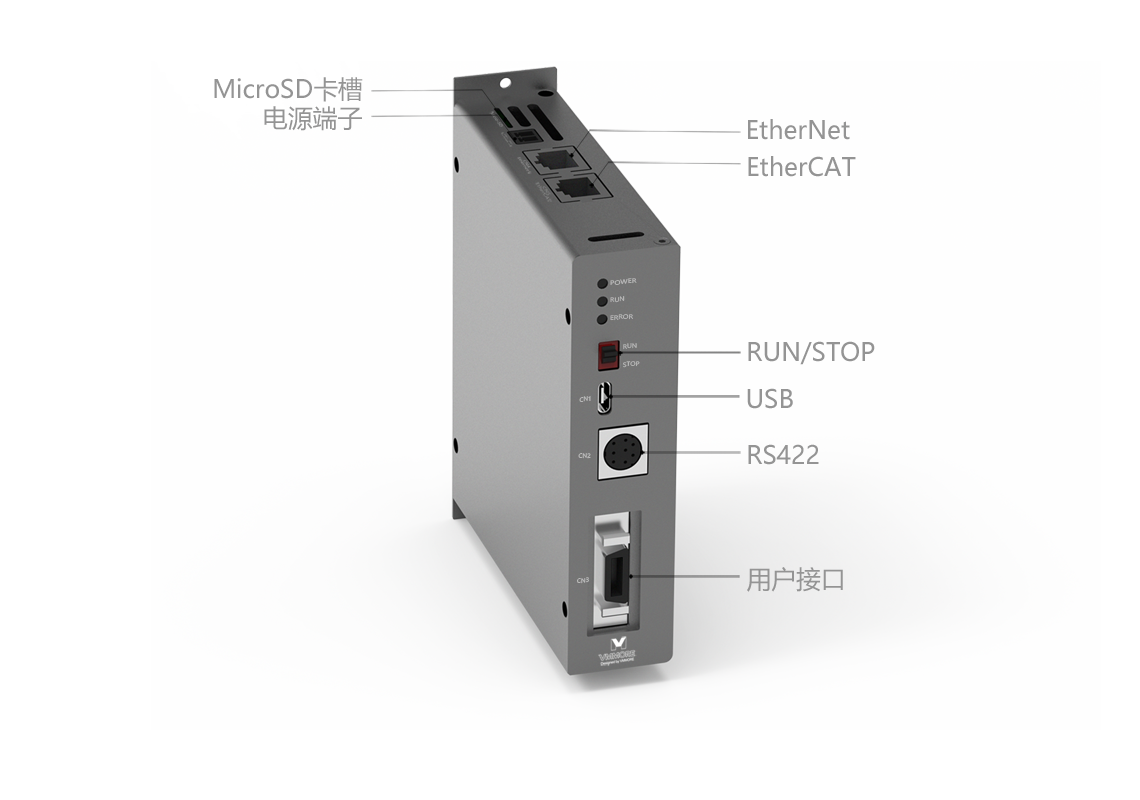

CN1：USB
◢ 编程下载
CN2：RS422
◢ 编程口协议(HMI通讯)
CN3：用户接口
◢ CAN
◢ DBUS
◢ RS485
◢ 高速DI
CN4：EtherNet
◢ Modbus TCP
CN5：EtherCAT
◢ EtherCAT主站
PC5M系列中型PLC·技术规格
TECHNICAL SPECIFICATIONS
基本参数 | 外形尺寸(mm) | ||
| 主处理器 | Cortex-A9，主频1GHZ | 主机 | 23x110x132 |
| 用户程序容量 | 16MByte | ||
| 用户数据容量 | 16MWord | ||
| SD卡 | 支持数据记录/用户程序下载 | ||
| 输入电源 | 24VDC±10%，10W | ||
| 指示灯 | 蓝色-电源指示灯/黄绿色-PLC运行指示灯/红色-PLC故障指示灯 | ||
| 性能 | 布尔指令-1ns/step | ||
| 字操作指令-2ns/step | |||
| 双字操作指令-2ns/step | |||
| 浮点指令-10ns/step | |||
| 软件特性 | 上位机平台-Codesys3.5 sp11/编程模型-支持IEC61131-3 | ||

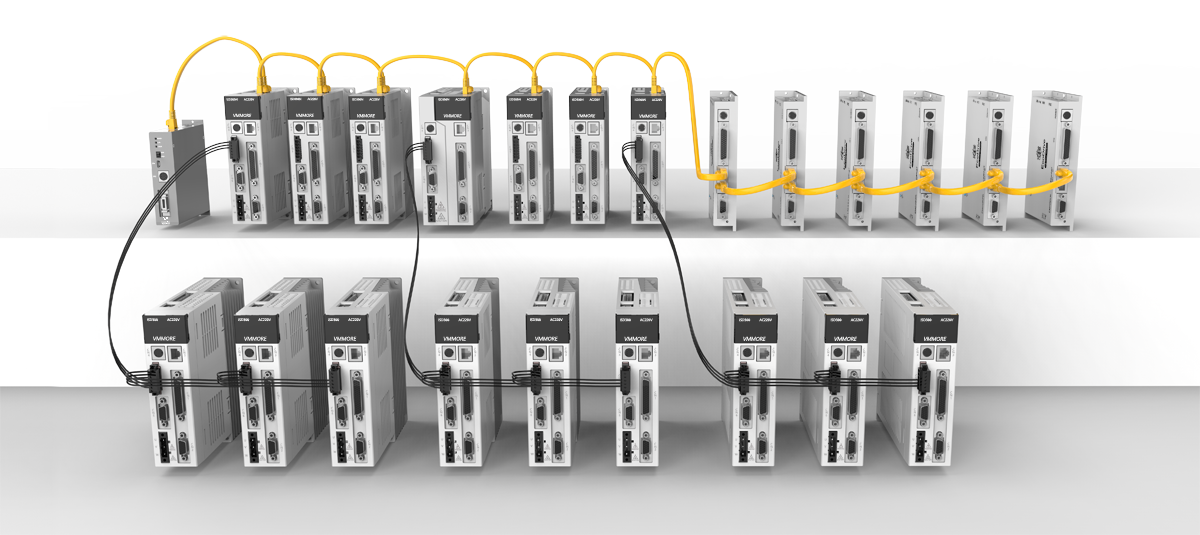

| 分布式控制-需配合vmmore的EterCAT运动型从站伺服 | |||
| 可实现最多128轴的同步控制 | |||
| 通讯功能 | USB device-上位机调试口，支持USB下载调试PLC程序 | ||
| RS422-上位机调试口，支持RS422下载调试PLC程序,HMI | |||
| Ethernet-PLC编程软件，后台下载调试口，Modbus TCP，HMI | |||
| EtherCAT-EtherCAT主站 | |||
| RS485-Modbus主/从站、自由口协议/DBUS-DBUS主站 | |||
| IO | 高速输入-8路，支持配置为中断输入 | ||
| 使用EtherCAT总线扩展IO-最大支持49152点 | |||
| 同步控制轴数 | EtherCAT总线方式：32轴，1ms刷新时间 | ||
