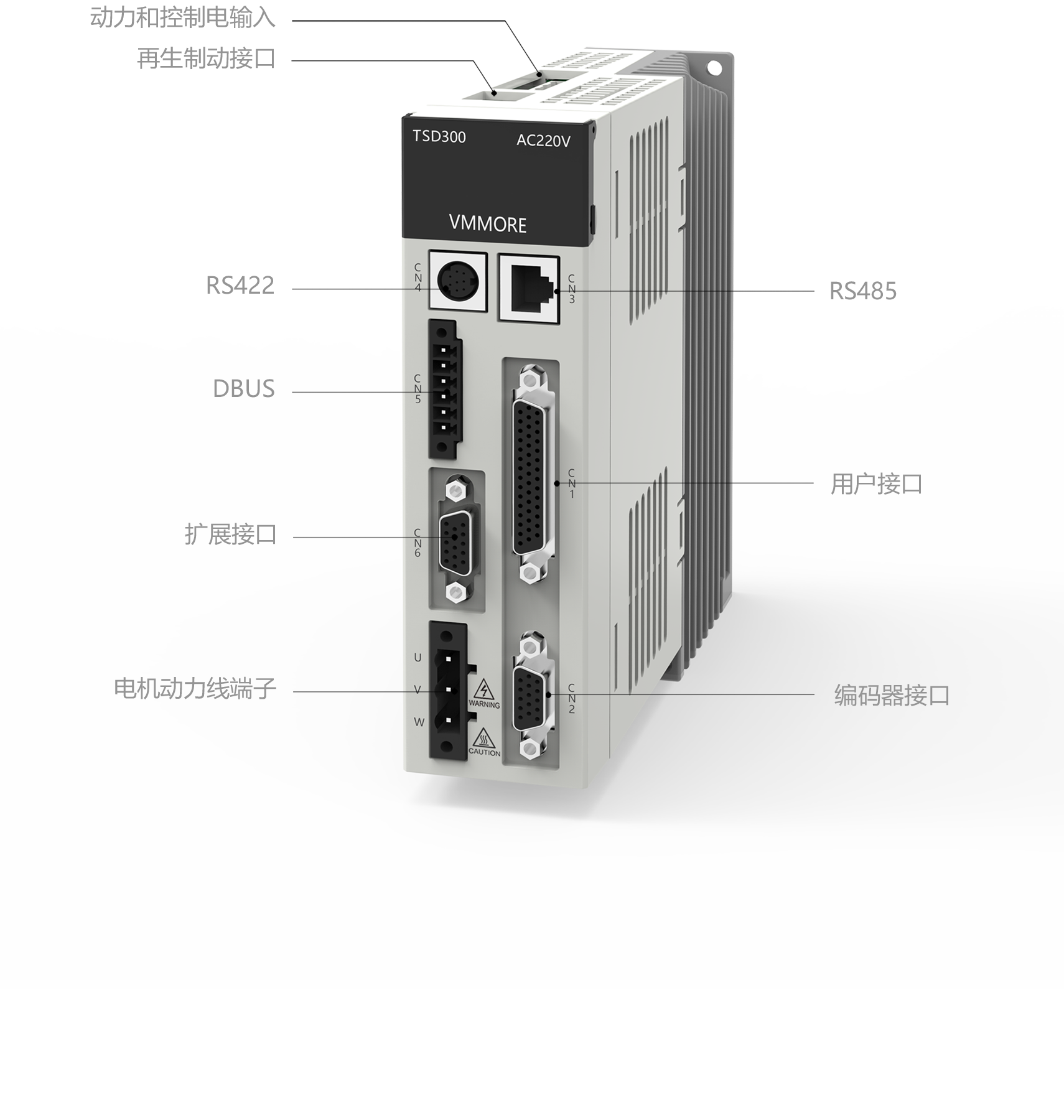

CN1：用户接口
◢ DI
◢ DO
◢ 高/低速脉冲输入
◢ 模拟量输入(可选)
◢ 编码器分频脉冲输出
CN2：编码器接口
◢ 2500线省线/非省线编码器
◢ 17位单/多圈编码器
◢ 23位单/多圈编码器
CN3：RS485
◢ MODBUS主/从站协议
◢ 自由口协议
CN4：RS422
◢ 编程口协议(PC后台软件/HMI通讯)
CN5：DBUS
◢ DBUS主/从站协议

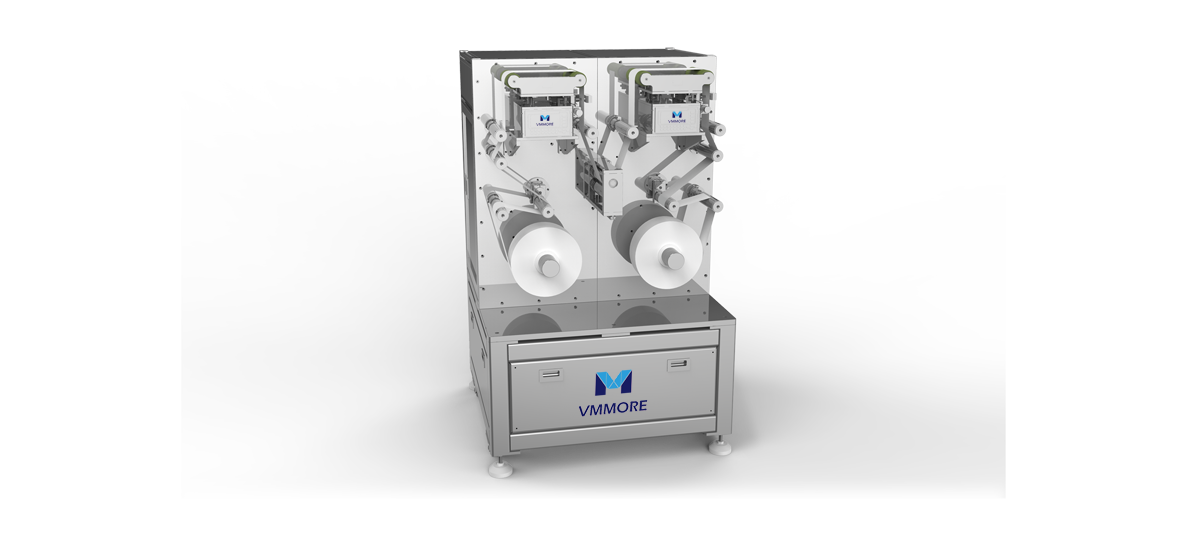

张力控制专用驱动器·技术规格
TECHNICAL SPECIFICATIONS
| 基本参数 | 外形尺寸(mm) | ||
| 输入电源 | 单/三相220V | 10A/15A | 45x173x170 |
| 功率范围 | 50W-4.5KW(220V) | 25A/35A/50A | 65x173x180 |
| 编码器 | 2500线省线 | 100A | 82x212x202 |
| 2500线非省线 | |||
| 17位单圈 | |||
| 17位多圈 | |||
| 23位多圈 | |||
| 输入点 | 12点，24V | ||
| 输出点 | 8点，24V | ||
| 模拟量输入 | 可选，2路，16Bit，±10V | ||
| 脉冲输入 | 2路，位置指令，差分400KHz/开路集电极200KHz | ||
| 2路，位置指令，差分4MHz | |||
| 3路，全闭环，差分4MHz | |||
| 通讯 | RS422(编程口) | ||
| RS485(MODBUS主/从站) | |||
| DBUS主/从站 | |||
| IBUS | |||
| 脉冲输出 | 差分ABZ | ||
| 控制模式 | 位置/速度/转矩 | ||
| 基本参数 | |
| 最大允许电压 | 61 V |
| 支持电池 | 61 V |
| 最大允许电流（持续） | 61 V |
| 最大允许电流峰值（ < 3秒） | 61 V |
| 最高支持电机转速 | 130 g |
| 油门频率范围 | 30 Hz~500 Hz |
