一、应用引言

       FID电子标签自动化复合设备，集RFID芯片复合、RFID面材标签复合（含预摸切标签及连续标签复合），自动复合速度达60米/分钟； （整体机器图如下图1）

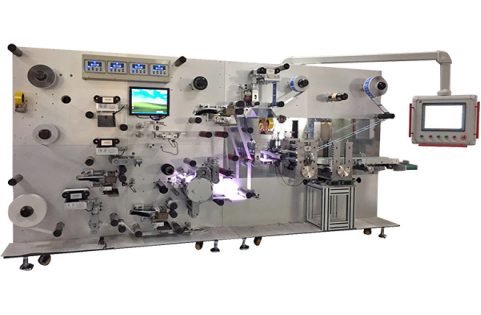

图1  机器整体图

二、微秒LSD 伺服方案

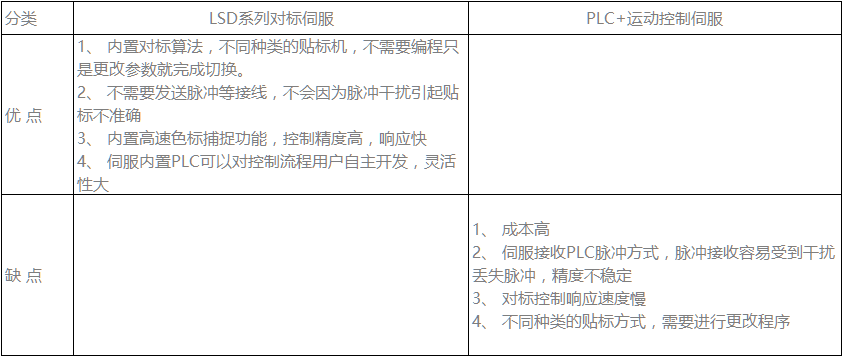

微秒LSD 伺服方案与一般PLC+运动控制伺服控制对标方案进行对比：

三、LSD系列对标伺服在标签复合机上应用

      整体配置：

      张力控制轴：GSD300-S25P +TMS080075P

      切刀轴：LSD300-S35P +TMS130150P

      标签牵引/面纸牵引/底纸牵引：LSD300-S25P +TMS080075P

四、整体方案：

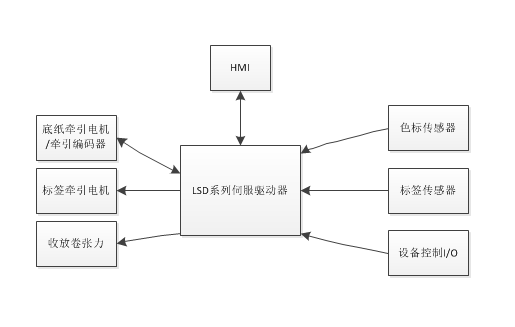

  LSD系列对标伺服内置PLC功能，整体控制程序可以在伺服主站内完成，不需要外部增加PLC控制。张力轴和对标轴都在一个总线系统中，收放卷张力自动计算，卷径预警报警等功能。对标轴通过电眼采集每个标之间的偏差，自动计算标签与底纸之间的位置偏差，自动对标调整，使得对标在精度维持在一个固定范围内。整体轴分部图如下所示。

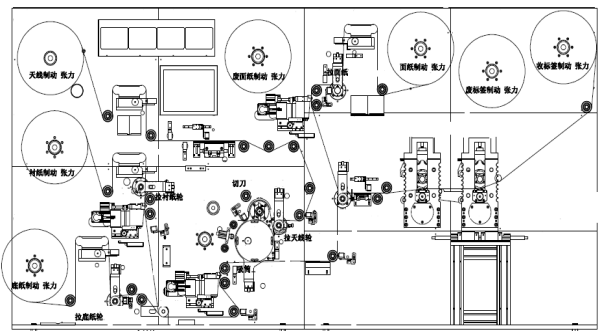

图2 整体轴分部图

五、设备操作：

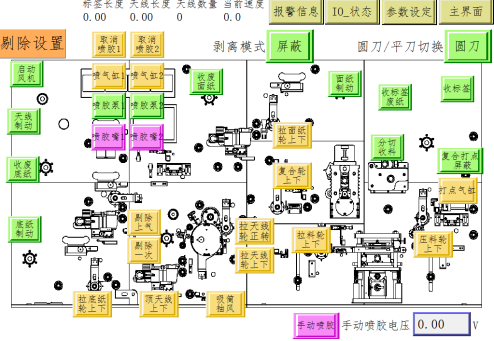

    操作简便填入需要的天线长度，标签长度等基本参数， 对标轴会自动通过电眼来计算偏差进行对标调整，使得标签和天线对准精度在一定范围内。

六、结束语

 驱控一体的LSD系列对标伺服集成了多种贴标方式，功能完善、使用方便可靠，贴标精度稳定。可广泛应用于不同贴标方式的贴标机。
